DIY LED台灯

感觉淘宝上的廉价小台灯已经不能满足我了。于是打算买灯带DIY一个

先上淘宝买贴片LED灯带,没有找到高品质的灯珠。索性就先随便买点试试水。入了4米的5050与5630两种封装的贴片灯带(表面滴胶,去除透明胶皮色温不一致,偏黄色,色温不可调)。

tb

实际感觉亮度差并不是很大。可能是我并没有对比的原因。

%e6%8d%95%e8%8e%b7

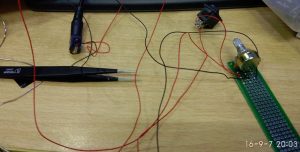

12v供电,直接串入一个船型开关,分压式接法接入一个电位器(10K)来控制电压实现调光功能。电位器接线时需要注意点。一开始错把电位器外侧分别接电源与地,中间的调压脚连入了LED的+级,调光时的效果是:不亮—微亮—亮—微亮。最基本的欧姆定律。(仔细想想有点问题,在面包板上试了一下并没有发现这样的情况,此处等我有空补充)

img_20160908_144816_hdr

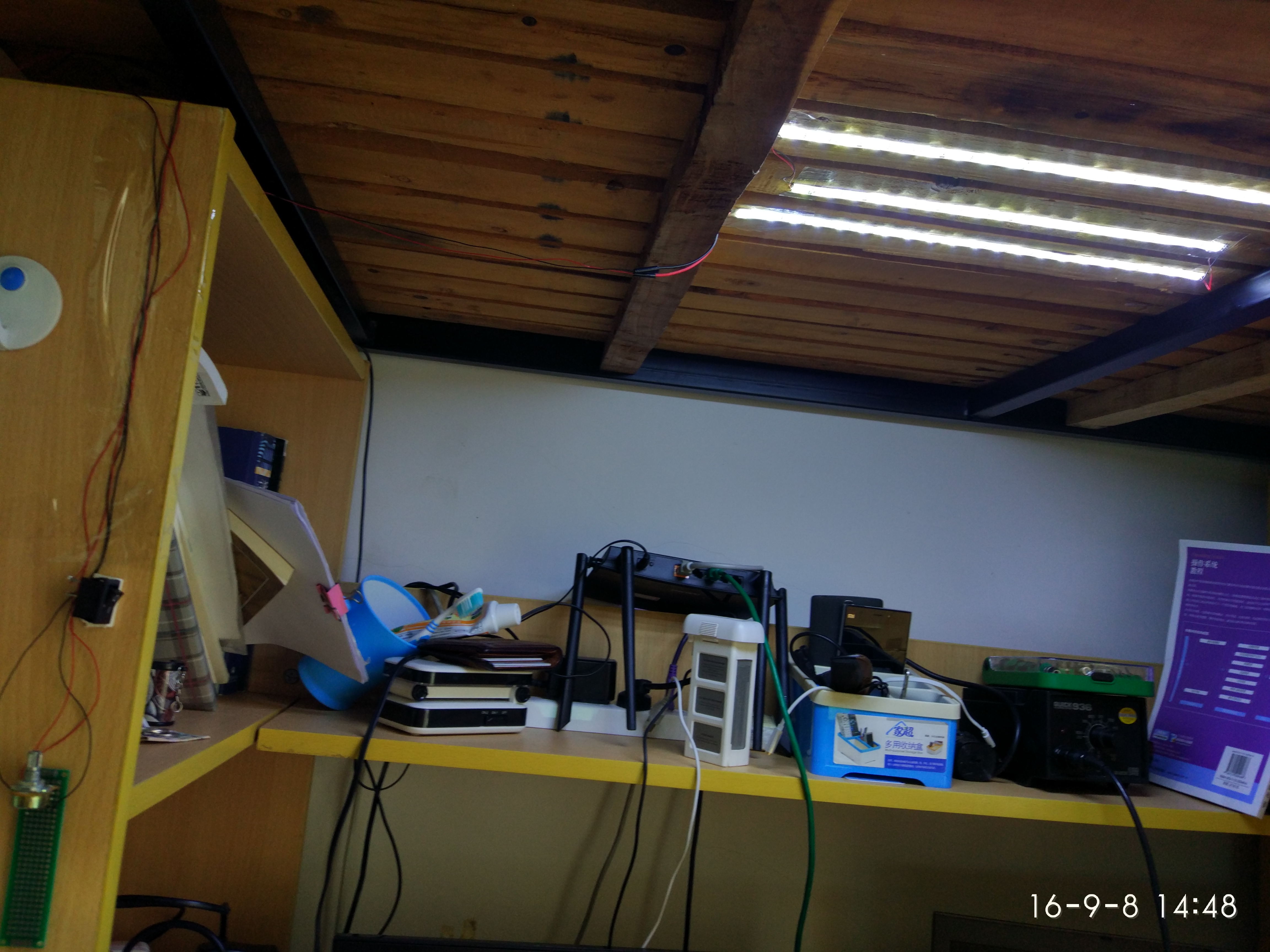

成品图,剪开分了三条灯带。实际使用效果还不错。

本打算加点花哨的控制功能。PWM波调光,红外感应,蓝牙控制之类,不过后来都懒的搞了,板子下面都没焊。最主要的问题是高质量的LED灯珠并不好买。并不知道这样的灯珠长时间阅读是否伤眼。先这样吧,有时间一定要加以改进。

2016年9月17日12:35:17

后来熄灯后用充电宝接5v转12v供电时,发现电压不稳,略有波动。于是直接在电源并了个50v 100Ω的电容来滤波。情况好了很多

2016年9月18日10:14:12

莫名其妙的断了跟线,得重搞了,但是好的LED一直买不到,还是买个好点的台灯吧。对自己的眼睛好点,有这么难?
